Server Rack에 Server를 안착시키는 방법

이런 종류의 글은 처음 써봅니다. 아마 국내 최초가 아닐까요?

그래도 중요하다고 생각되어 정리해 보기로 했습니다.

Rack에 그냥 서버 넣고 전원연결하고 UTP케이블 연결해 주면 그만이라고 생각하면 큰 오산입니다.



서버라는 것이 한번 안착시키게 되면 몇년동안 움직일 일이 없습니다. 수년간 그자리에서 무탈하게 있어야 하는데 상식이 부족한 관리자가 설치하면 케이블정리때문에 에러가 발생하는 한심한 일이 생깁니다.

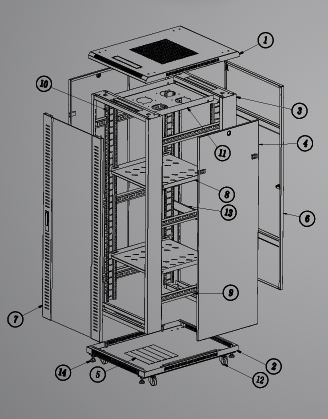

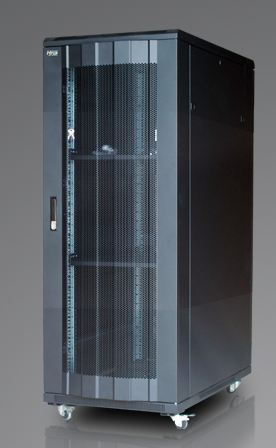

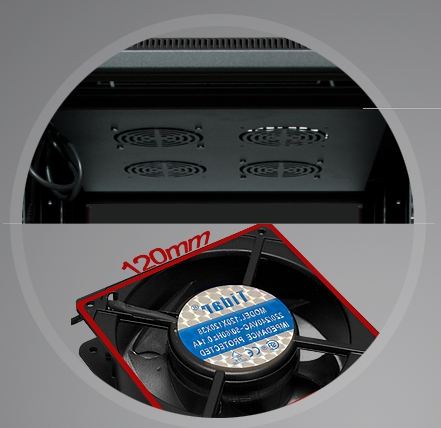

상식적인 것이지만 서버랙과 허브랙은 생긴 모양이 다르고 선반과 나사, 래치등은 악세사리지만 중요하여 별도로 서버랙 내에 보관하여야  잊어버리지 않습니다. 아래는 서버랙의 모양과 분리도입니다.



먼저 서버랙이라는 것의 생리를 생각해 보겠습니다.

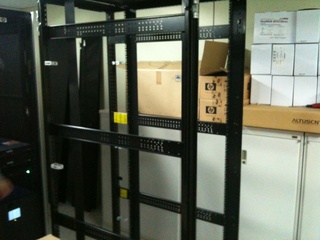

1. Rack을 설치하고 고정시키면 움직일 일이 정말 없습니다.

2. Server를 배치하고 이동할때 다른 서버에게 간섭이 없어야 합니다.

3. 모니터나 키보드로 수시로 서버와 연결해야 합니다.



그러면 순서대로 가보겠습니다.

1. Rack의 위치는 앞쪽보다 뒤쪽의 여유가 있어야 합니다.

2. UPS는 랙형으로 전기용량에 맞춰 구입하되 UPS에 맞는 전원케이블 연장캡코드를 같이 구입하여 상단에 설치합니다.(서버 선반을 설치합니다)

2-1. UPS 용량 계산방법

watt(와트) 곱하기 80% 곱하면 VA 가 됩니다.

실제로 1U서버의 watt를 계산하면 100~200W정도입니다 (일체형보드와 메모리하드방식이라면 더 낮을 가능성이 있으니 절대로 파워용량으로 계산하면 안됩니다.)



그러면 최대 전력으로 계산하면 5대를 한다면 800 VA가 됩니다.(그래서 통상 뒷면에 6개의 전원케이블 연결할 수 있는 포트가 있는 것입니다.)

추천상품입니다. 전 믿을 수 있고 안정적인 부품 조달이 편리한 APC제품을 선호합니다.



[APC]SUA750RMI2U (APC Smart-UPS 750VA USB RM 1U 230V)

UPS/750VA/480W/자가 테스트/AVR/Hot Swap/부하측정기/과부하 표시기  299,000원   [APC]SUA1500RMI2U (APC Smart-UPS 1500VA USB & Serial RM 2U 230V)

그래서 이제품으로 5대는 커버가 가능하다는 공식이 성립합니다.

파워케이블을 연결하여 5대 연결해도 문제가 안되는데 문제는 그럴 경우 5대가 동시에 문제발생될 수 가 있습니다.

예를 들면 누군가 실수든 고의든 UPS 전원을 빼놓았을 때도 그렇고 UPS장애가 발생되어도 같은 문제가 발생됩니다. UPS가 필요하지만 유지관리를 소홀히 하면 UPS로 인하여 전원이 Down되어 버리니 경보시스템을 지원하니 연결해 두시는 것도 방법입니다.

파워케이블 연장캡코드는 별도로 판매하니 서버 개수에 따라 구입하되 소액입니다.

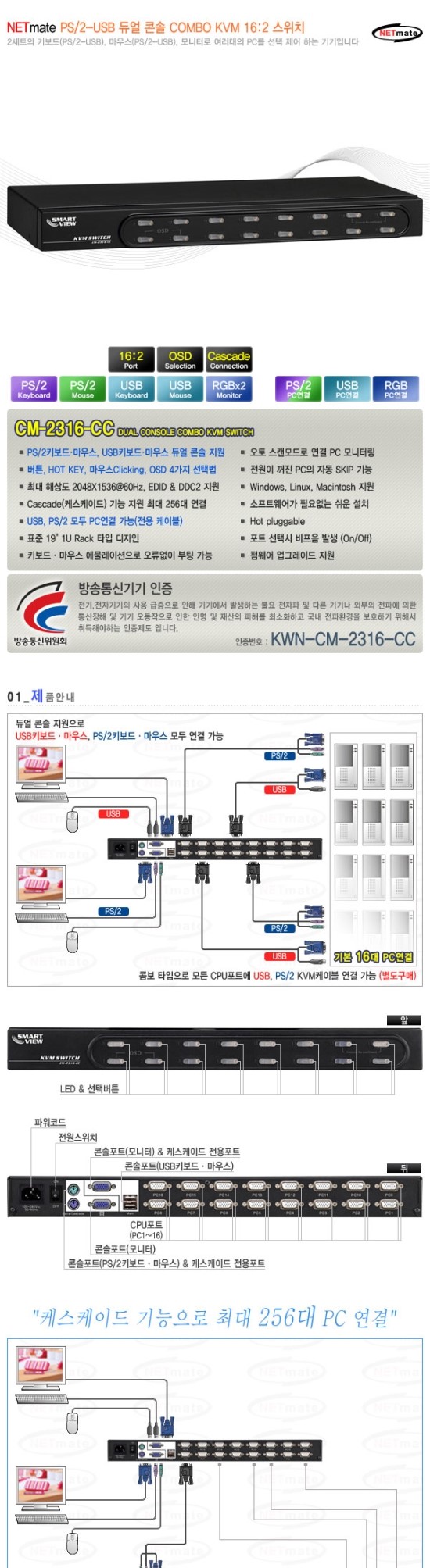

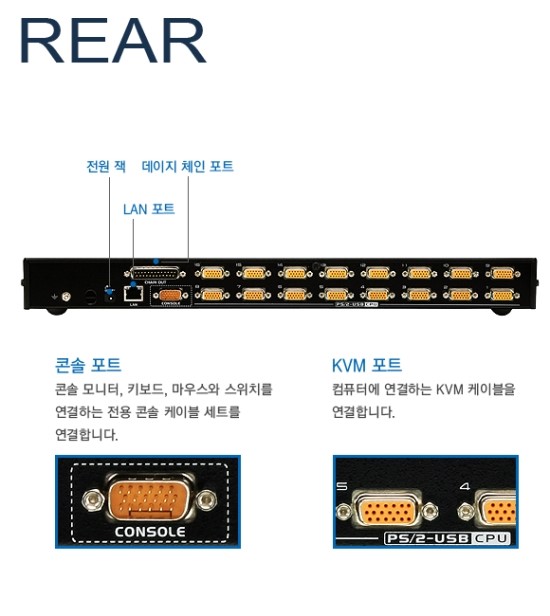

3. KVM은 UPS바로 밑 하단에 설치한다.







4. KVM 밑에 스위칭 허브를 설치하되 검증되고 저렴한 DASAN L3를 권한다.

5. 랙형 키보드나 노트북을 설치한다면 사람이 앉아서 장기간 편한 높이에 설치하여야 한다.

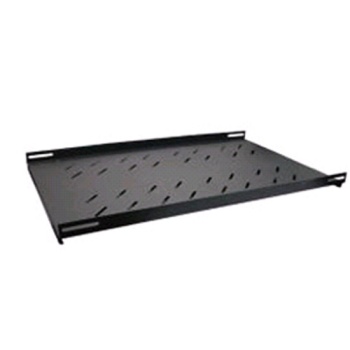

6. 서버 설치전이라도 무게 안배를 위하여 선반을 3개 정도 안분 설치한다.

7. 서버를 설치시는 맨하단부터 설치한다.

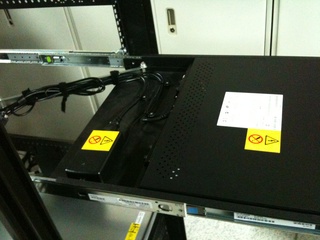

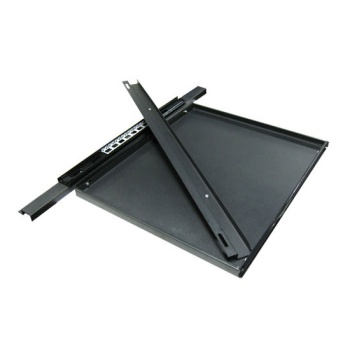

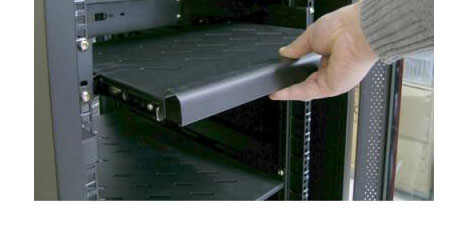

8. 슬라이드식 선반을 설치하거나, 슬라이드식 서버를 설치시에는 랙 사이드를 제거후 설치후 다시 붙인다.

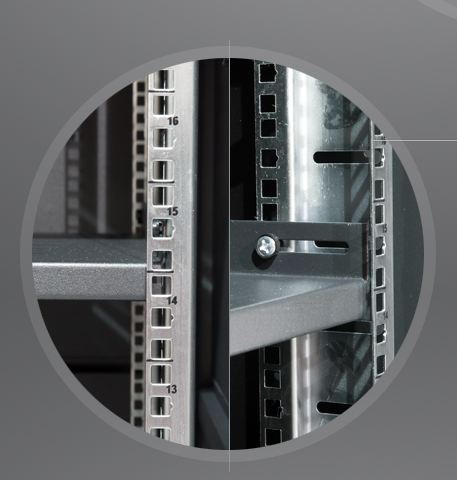

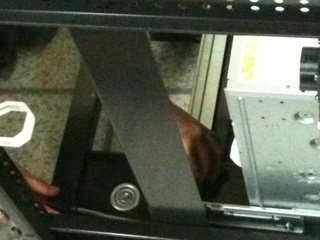

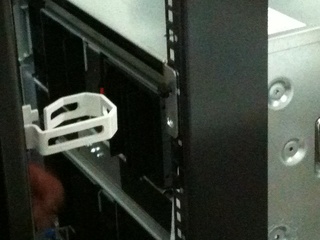

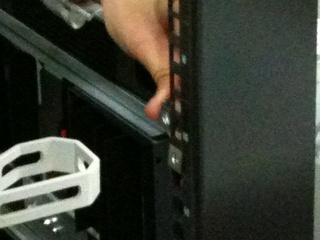

9. 고정래치와 나사를 조여서 서버를 안착시킨다.

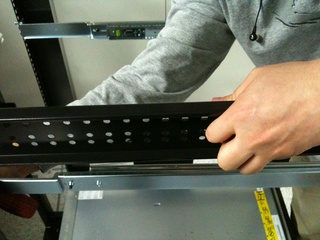

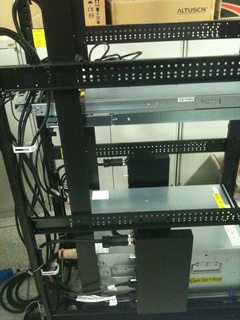

10. 슬라이드 샤시는 서버를 중간쯤 밀어넣고 나사를 조여서 고정한다.

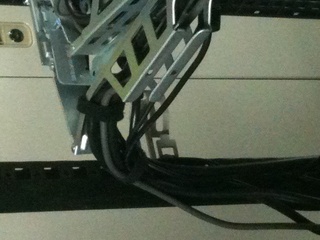

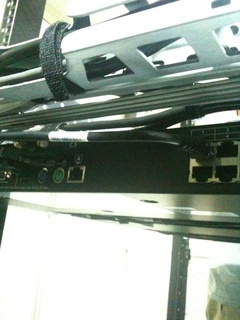

11. 각종 케이블은 랙 사이드로 몰아서 타이로 고정하되 틈새를 활용하여 잘 보이지 않게 한다.







12. 전원선과 UTP케이블은 팽팽하게 고정하여야 하며, 타이에 서버명을 적어 놓으세여. 특히 전원케이블 잘못 뽑으면 재난사태입니다.









13. 멀티탭은 믿을 수 있는 상품으로 구입하되 랙 사이드에 타이로 고정하여 설치한다.

14. 먼지는 에러율을 높입니다. 수시로 청소하되 에어스프레이나 에어컴프레셔를 사용하는 것을 권합니다.  3만원 가량의 skil8600 송풍기 추천
